S型拉压力传感器

【小S型拉压力传感器】-【接线图-原理-精度-价格】-S型称重传感器

作者:罗工    来源:俊德科技    发布时间:2019-12-31 22:49:24    浏览量:

  S型传感器接线图


  1.接放大器
  如图所示,S型力传感器内部是一个电桥,输出有四根线,EXC+和EXC-接激励电源,也就是给传感器供电,一般是给5V或者10V的直流电压;SIG+和SIG-为信号输出,传感器输出信号很小,一般只有几个mV,所以我们通常会接一个信号放大器,就可以输出标准的电压或者电流信号,比如±5V,±10V,4-20mA,当然也有RS232/RS485等各种数字信号输出

  2.接仪表

  如图所示,传感器和仪表的接线方法与放大器基本相同,不同的是,仪表可以输出开关量信号,方便做一些简单的自动化控制。

  S型力传感器原理


  传感器基于这样一个原理:弹性体(弹性元件,敏感梁)在外力作用下产生弹性变形,使粘贴在他表面的电阻应变片(转换元件)也随同产生变形,电阻应变片变形后,它的阻值将发生变化(增大或减小),再经相应的测量电路把这一电阻变化转换为电信号(电压或电流),从而完成了将外力变换为电信号的过程。


      S型力传感器选型

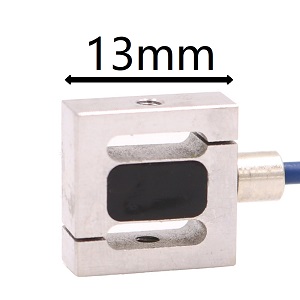

JSN微小S型拉压力传感器

量程:1,2.5,5,10,20,50,100,200,300,500N
精度:0.05%F.S.
材料:不锈钢或铝合金
尺寸:13*13mm
输出信号:2mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

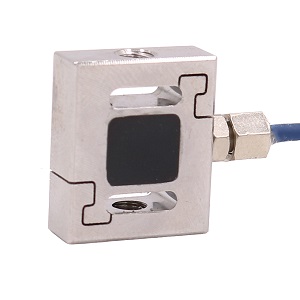

JSM迷你小S型称重传感器

量程:1,2.5,5,10,20,50,100,200,300,500N
精度:0.05%F.S.
材料:不锈钢或铝合金
尺寸:19.1*16mm
输出信号:2mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

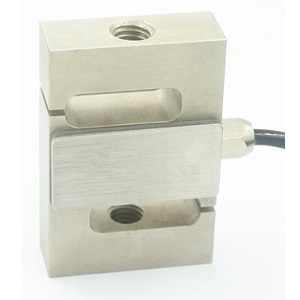

JSG小型测力传感器

量程:50,100,200,500,1000,2000N
精度:0.05%F.S.
材料:不锈钢
尺寸:35*25mm
输出信号:2mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

价格:400

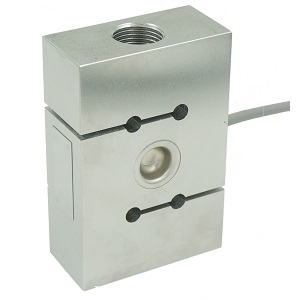

JSB称重传感器

量程:50,100,200,500,1000,2000,3000,5000kg
精度:0.05%F.S.

材料:不锈钢
尺寸:50.8-76.2mm
输出信号:2mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等
IP68防水








JSC大量程称重测力传感器

量程:25,50,100,200,250,500kg

0.75,1,1.5,2,2.5,5,10t

精度:0.5%F.S.
材料:不锈钢
尺寸:直径15.9-31.8mm
输出信号:2mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等




END
