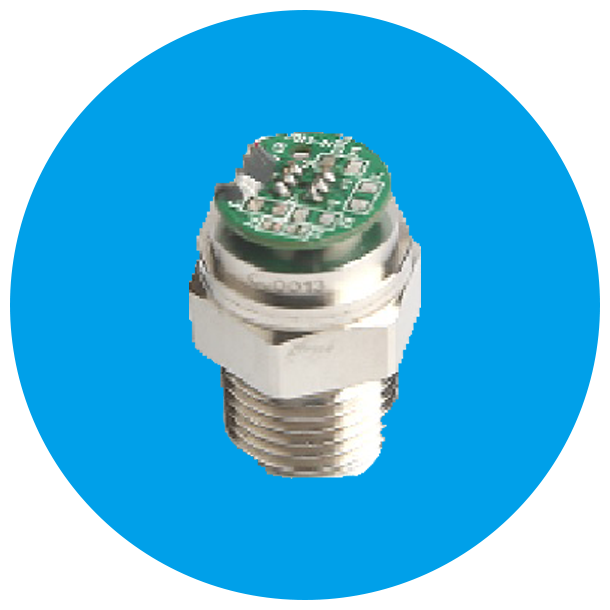

是基于MEMS(微机电系统)技术的硅压阻式传感器，是一款高稳定性，高精度的压力测量芯体。直径12.6mm，有带螺纹接头选项。
特点：压力量程10Kpa-10Mpa，mV输出，高低温补偿 ，差压表压或绝压。提供恒流供电和恒压供电两种模式。
Pressure range 10Kpa-10Mpa, mV out put, temperature
compensated, Differential Gage or Absolute
应用：自动化控制 压力仪表 液位测量 压力变送器等
Applications: Process control, Pressure instruments, Liquid level,
Pressure Transducers
| 恒流源产品技术参数 (激励电流1.5mA, 25℃下预热10分钟) | |||||||
| 参数 | 典型值 | ||||||
| 精度(%FS) | |||||||
| 非线性1 | ±0.10 | ±0.20 | |||||
| 迟滞2 | ±0.05 | ±0.10 | |||||
| 重复性3 | ±0.05 | ±0.10 | |||||
| 输出(mV) | |||||||
| 零点输出 | -2 | ±1 | 2 | ||||
| 满量程输出(FS) | 70 | ||||||
| 温度特性 | |||||||
| 工作温度(℃) | -40 | 125 | |||||
| 补偿温度(℃) | 100Kpa | 0 | 70 | ||||
| >100Kpa | -10 | 70 | |||||
| 零点温度误差(%FS)4 | ±0.75 | ±1.0 | |||||
| 满量程温度误差(%FS)4 | ±0.75 | ±1.0 | |||||
| 温度迟滞(%FS)5 | 0.1 | ||||||
| 长期稳定性(±%FS/年) | |||||||
| 零点 | 0.1 | ||||||
| 满量程 | 0.1 | ||||||
| 供电电流(mA) | 0.5 | 1.5 | 2 | ||||
| 输入阻抗(kΩ) | 2.0 | 2.5 | 3 | ||||
| 输出阻抗(kΩ) | 2.5 | 3.0 | 3.7 | ||||
| 输出负载电阻（MΩ）6 | 5 | ||||||
| 绝缘电阻(MΩ/100V)7 | 100 | ||||||
| 恒压源产品技术参数(激励电压10VDC, 25℃下预热10分钟) | |||||||
| 参数 | 典型值 | ||||||
| 精度(%FS) | |||||||
| 非线性1 | ±0.10 | ±0.20 | |||||
| 迟滞2 | ±0.05 | ±0.10 | |||||
| 重复性3 | ±0.05 | ±0.10 | |||||
| 输出(mV) | |||||||
| 零点输出 | -2 | ±1 | 2 | ||||
| 满量程输出 | < 7Mpa | 98 | 100±1 | 102 | |||
| 7Mpa | 147 | 150±1.5 | 153 | ||||
| 温度特性 | |||||||
| 工作温度(℃) | -40 | 125 | |||||
| 补偿温度(℃) | 100Kpa | 0 | 70 | ||||
| >100Kpa | -10 | 70 | |||||
| 零点温度误差(%FS)4 | ±0.75 | ±1.0 | |||||
| 满量程温度误差(%FS)4 | ±0.75 | ±1.0 | |||||
| 温度迟滞(%FS)5 | 0.1 | ||||||
| 长期稳定性(±%FS/年) | |||||||
| 零点 | 0.1 | ||||||
| 满量程 | 0.1 | ||||||
| 供电电压(VDC) | 10 | 14 | |||||
| 输入阻抗(kΩ) | 6.0 | 8.0 | 10.0 | ||||
| 输出阻抗(kΩ) | 2.5 | 3.0 | 3.7 | ||||
| 输出负载电阻（MΩ）6 | 5 | ||||||
| 绝缘电阻(MΩ/100V)7 | 100 | ||||||
| 压力量程 | 0-100Kpa…7Mpa(详见选型表) | ||||||
| 压力过载 | ≤4Mpa | 2倍 | |||||
| 7Mpa | 1.5倍 | ||||||
| 压力介质 | 与316L不锈钢兼容的液体、气体和蒸汽 | ||||||
