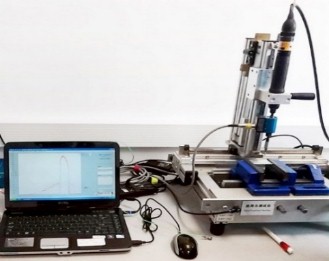

手电钻电动螺丝工具力矩扭矩测试仪

产品描述

产品描述

系统用于测量螺栓压紧力和扭矩之间的对应关系。为各种螺栓不同条件下使用提供工艺指导、确定拧紧扭矩参数。该系统也可用于电动工具的检测。该系统主要测量压紧力和拧紧力矩的对应关系，为各种螺栓寻找有效的使用工艺参数，同时也可提供相关研发所必须的测试手段。

相关传感器

动态扭矩传感器，角度传感器

产品特点

该产品适用于各种螺栓力矩试验。具有加载速度、角度/行程可调，次数设定，达到次数后数据保持。整个多动过程采样高精度电机驱动，保证测量准确度。
机器特点：

lPeak Force、ReturnForce、Distance及Click率等皆可直接在图上显示数值，不须人工计算。

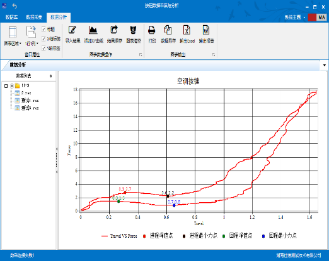

l量测曲线图由电脑记忆，可放大、缩小，一张A4纸可任意指定放置N个曲线图。

l测定项目可输入上、下限规格值，测定结果可自动判定。支持准同步采集Atlas电动工具扭矩和角度曲线

l电脑直接列印及储存荷重-行程曲线图、检查报表。

l测试资料储存于硬碟（每一笔资料皆可储存，不限次数）

l测试条件皆由电脑画面设定（含测试行程、速度、次数、暂停时间等等）

l检验报表可自动产生，不须再作输入。

检验报表可转换为Excel等文书报表格式。

技术指标

【品牌】：	SMT	【产地】：	中国
【包装方式】：	高档防水箱包装	【商品重量】：	10KG
【力矩荷重】；	50NM、100NM	【允许误差】；	≤0.05NM
【电机功率】；	50W	【电机转动速度】；	20PPM可调
【角行程精度】：	0.1deg	【重量】；	5kg
【电源】；	24V	【采集精度】：	24位
【采样方式】：	同步采样	【采样率】：	100Hz
