s型力传感器如何显示拉力与压力值

s型力传感器如何显示拉力与压力值

作者:胡工    来源:俊德科技    发布时间:2020-02-07 11:51:32    浏览量:
  S型拉力传感器是传感器中最为常见的一种传感器,可以测量拉力和压力,所以它也属于拉压力传感器的一种,因为它的外形像S形状,所以习惯上也称S型拉压力传感器,我们的传感器都采用不锈钢制造,在性能,防腐性,寿命上都优于合金钢材料,传感器采用胶密封防护处理,安装容易,使用方便,适用于吊秤,配料秤,机改秤等电子测力称重系统。

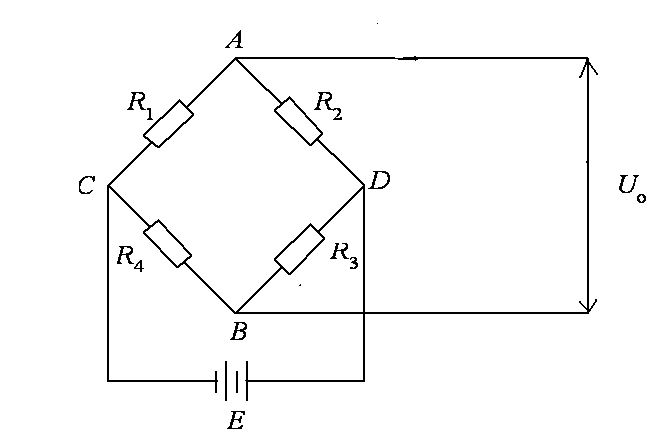

  传感器内部贴有4张电阻应变片,构成一个电桥。如图所示,当没有力作用在传感器上面时,由于4个电阻全部相等,所以Uo基本上等于0;当传感器承受拉力时,输出0-10mV,当传感器承受压力时,输出为-10mV-0,传感器承受的力和输出信号呈线性变化。因此,我们就可以通过测量传感器输出的信号是正还是负,来区别传感器到底是受到拉力还是压力。

  然后,我们一般的采集卡,PLC都只能接受±10或者4-20mA的标准信号,所以我们一般需要通过放大器将传感器信号进行放大
  1.接放大器
  如图所示,S型力传感器内部是一个电桥,输出有四根线,EXC+和EXC-接激励电源,也就是给传感器供电,一般是给5V或者10V的直流电压;SIG+和SIG-为信号输出,传感器输出信号很小,一般只有几个mV,所以我们通常会接一个信号放大器,就可以输出标准的电压或者电流信号,比如±5V,±10V,4-20mA,当然也有RS232/RS485等各种数字信号输出

  2.接仪表

  如图所示,传感器和仪表的接线方法与放大器基本相同,不同的是,仪表可以输出开关量信号,方便做一些简单的自动化控制。

     以上就是S型力传感器如何测量拉力和压力,以后后端信号如何输出如何处理的问题,如有疑问,也可以随时和我们联系,谢谢
