三分力传感器

【三维力传感器】-【德国me-进口品牌-机器人专用-工作原理】

作者:罗工    来源:俊德科技    发布时间:2020-01-17 15:38:23    浏览量:

德国进口ME品牌介绍


  ME三维力传感器是德国me-systeme公司研发生产的一款三分力传感器,可以同时测力XYZ三个方向力的大小。传感器在德国本土生产制造,完成后再寄送到全球各地供客户使用。

  传感器尺寸多,最小40*40mm,最大400*400mm,满足绝大部分客户的使用需求,并且可以根据客户的要求定制传感器


  工作原理:


       ME的三维力传感器为金属应变型,通过在不同的弹性梁上贴片,可以简单的理解为将三个单轴的力传感器集合在了一起

  三向力传感器,可以同时测量X,Y,Z三个方向的力,常用于切削力测量,机器手抓取力,摩擦力测试等


选型表

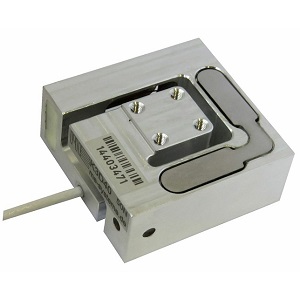

K3D40微小型

量程:± 2N,  ± 10N,  ± 20N,  ± 50N
精度:0.5%F.S.
材料:铝合金
尺寸:40*40*20mm
串扰:1%
输出信号:1mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

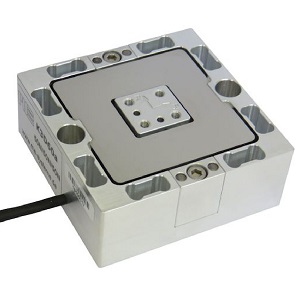

K3D60a

量程:±10N, ±20N, ±50N, ±100N, ±200N, ±500N
精度:0.5%F.S.
材料:铝合金或不锈钢
尺寸:60*60*25mm
输出信号:
1mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

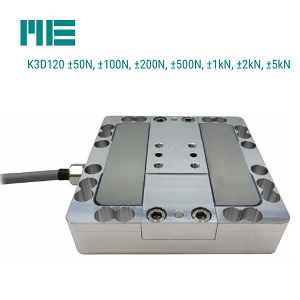

K3D120

量程:±50N, ±100N, ±200N, ±500N, ±1kN, ±2kN, ±5kN
精度:0.1%F.S.
材料:铝合金或者不锈钢
尺寸:120*120*30mm
输出信号:1±10%mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

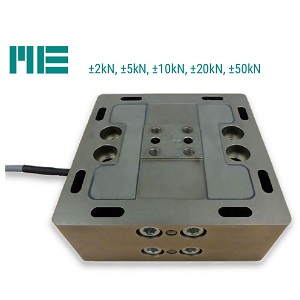

K3D160

量程±2kN, ±5kN, ±10kN, ±20kN, ±50kN
精度:1%F.S.
材料:不锈钢
尺寸:160*160*66mm
输出信号:1±10%mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

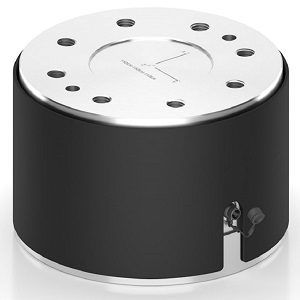

K3A100圆柱形型三维力传感器

量程10KN,10KN,20KN;25KN,25KN,60KN
精度:0.2%F.S.
材料:不锈钢
尺寸:直径
Ø100mm * 72mm
输出信号:1.5±10%mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等








K3A125

量程30KN,30KN,120KN
精度:0.2%F.S.
材料:不锈钢
尺寸:直径125mm
输出信号:1.5±10%mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等










K3A155

量程:50KN,50KN,200KN ;100KN,100KN,250KN
精度:0.2%F.S.
材料:不锈钢
尺寸:直径155mm
输出信号:1±10%mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等










K3A225

量程:100KN,100KN,200KN ;200KN,200KN,400KN
精度:0.2%F.S.
材料:不锈钢
尺寸:直径225mm
输出信号:1±10%mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

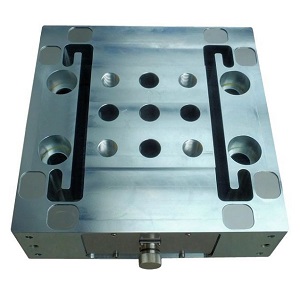

K3D300

量程±50kN, ±100kN, ±200kN
精度:0.5%F.S.
材料:不锈钢
尺寸:300*300*100mm
输出信号:1±10%mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等










K3D400

量程±500kN
精度:0.5%F.S.
材料:不锈钢
尺寸:400*400*100mm
输出信号:1±10%mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等








END




版权声明: 本文由 罗工 原创,如果喜欢这篇文章《 【三维力传感器】-【德国me-进口品牌-机器人专用-工作原理】》http://www.jundetech.com/force/52.html 请保留本文链接。
