拉扭复合力传感器

高精度拉扭复合力传感器,同时测量拉力和扭矩

作者:罗工    来源:俊德科技    发布时间:2020-03-07 10:38:12    浏览量:

  INTERFACE拉扭复合力传感器


  顾名思义,该传感器可以同时测量拉压力和Z轴上的扭矩,相当于将一个拉压力传感器和一个扭矩传感器集成到了一起,并且充分考虑了传感器的串扰,减小拉压力和扭矩信号相互之间的干扰。

       接线图


         传感器接线方式和普通的力传感器基本相同,区别就是,传感器拥有两个独立的通道,因此需要配两个放大器或者仪表
  1.接放大器
  如图所示,柱式力传感器内部是一个电桥,输出有四根线,EXC+和EXC-接激励电源,也就是给传感器供电,一般是给5V或者10V的直流电压;SIG+和SIG-为信号输出,传感器输出信号很小,一般只有几个mV,所以我们通常会接一个信号放大器,就可以输出标准的电压或者电流信号,比如±5V,±10V,4-20mA,当然也有RS232/RS485等各种数字信号输出

  2.接仪表
  如图所示,传感器和仪表的接线方法与放大器基本相同,不同的是,仪表可以输出开关量信号,方便做一些简单的自动化控制。


     数字量输出


     可以看出,力传感器本身都是输出微小模拟信号,但是和放大器匹配之后,就可以输出各种数字信号了,比如RS232,RS485,Canbus,以太网,无线蓝牙,WiFi等等。


   选型表





1216拉扭复合力传感器

量程:250/125, 500/250, 1K/500, 2K/1000 (lbf)/(inch-lb)
精度:0.04%F.S.
材料:不锈钢
尺寸:直径104.3mm
灵敏度:2mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

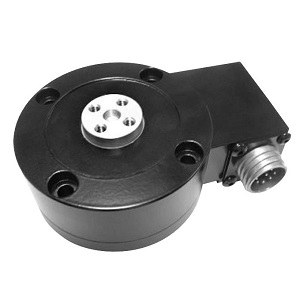

1516小量程拉扭传感器

量程:100 lb 50 lbf-in (Axial/Torsion)
精度:0.04%F.S.
串扰小
尺寸:直径3inch
输出信号:2mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等

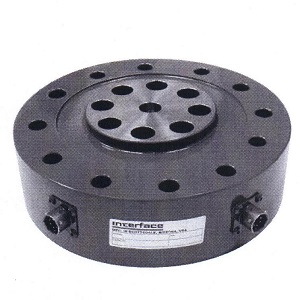

2816拉扭传感器

量程:3.3K/2K, 5K/3K, 10K/6K, 15K/7.5K (lbf)/(inch-lb)
精度:0.05%F.S.
材料:不锈钢
尺寸:直径154
输出信号:2mV/V
配变送器输出:±5V,±10V,4-20mA,RS232,RS485等







END
